RM-J08A水滴角测试仪主要技术指标：
l 接触角测量范围：0-1800
l 接触角测量精度：±0.10
l 接触角测试方法：基准线拟合测量，手动三点测量，手动斜面测量，区域测量法。
l 接触角分析方法：全自动分析接触角度及手动选点测量。
l 自动保存测量数据及图片，对历史测试数据可以查看及删除。
l 0.7-4.5变倍变焦高清显微镜
l 高清数码CCD工业相机
l 瞬间截图
l 软件全自动精密进样系统，注液精度0.1微升，直接注射液体，无需经由管路，避免气泡、清洗等问题。
l 任意图片单张导出
l 注射系统移动：上下35mm，左右35mm
l 测试样品台面尺寸：200mm×125mm
l 样品台移动： 左右100mm 前后40mm
l 显微镜移动：上下80mm（微调3mm）
l 试样尺寸：200mm（宽）30mm（厚）×300mm（长）
l 仪器外形尺寸：500mm（长）×300mm（宽）×400mm（高）
l 电源：220V
2、仪器介绍
如美全自动精密水滴角测试仪采用现代化工艺制造，一键操作完成功能指令，功能强大，数据精确。仪器采用先进的专用CCD数字摄像机，配倍高分辨率变焦式显微镜和高亮度LED背景光源系统，搭配三维样品台，可进行工作台上下、左右、前后等方向移动。实现微量进样及上下、左右精密移动。同时还设计了伸缩杆结构工作台，能适应在不同用户材料厚度加大的场合。仪器框架可以根据式样的大小适量调节，扩大了仪器的使用范围。软件搭配修正功能，测试多次后的结果可以同时保存在同一报告下，能让用户更好的对材料数据进行管控。该仪器设计美观大方、操作简单、符合用户所需。适用于各种行业测定接触角的用户。
3、软件功能介绍及测试方法
如美接触角测定仪软件采用windows操作界面结构设计。美观新颖、操作简单大方。做到使用者一目了然，主要功能键全部安放在界面上方的工具栏内。操作者选取十分方便。不常用的功能放在工具栏内的处理栏的子菜单中，操作者可以根据实验要求提取使用。

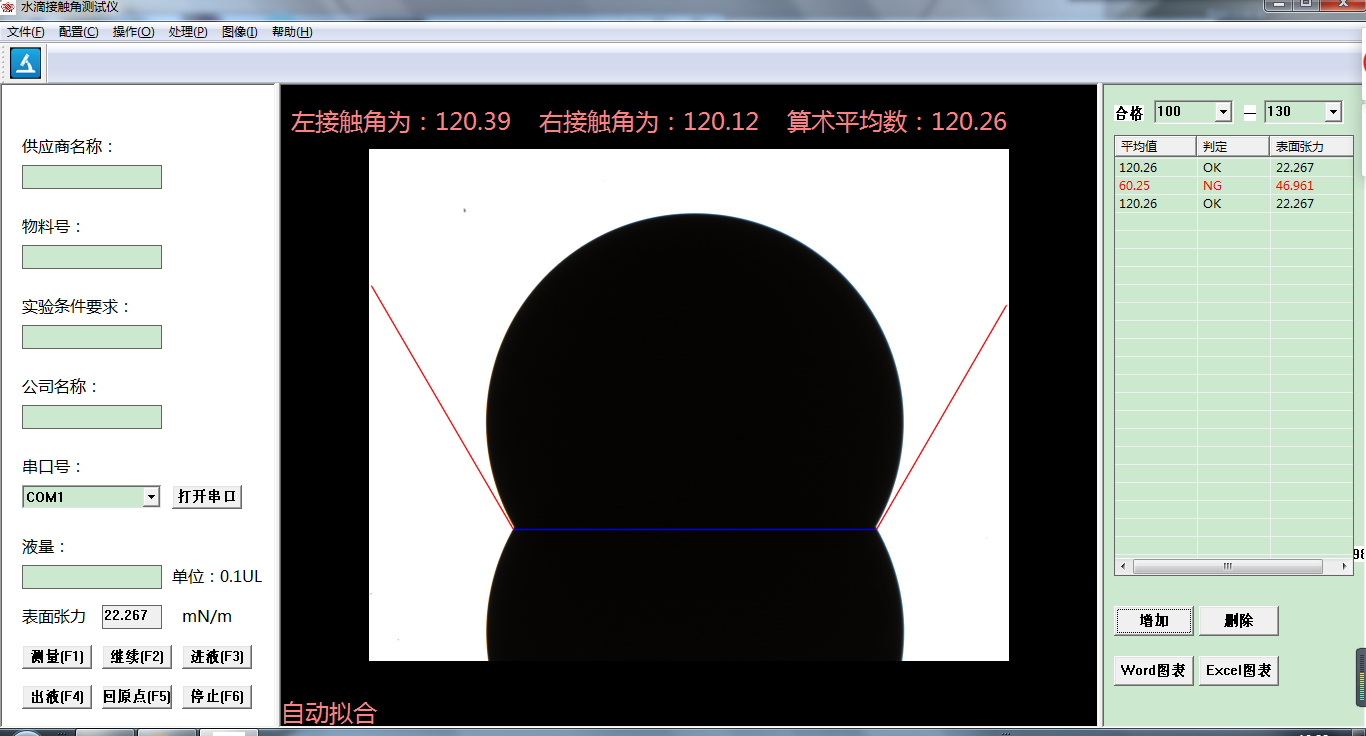

开始试验前先将计算机及显示器的电源接好。将仪器主机光源盒后面的电源插好。打开计算机，双击计算机屏幕上的接触角软件图标，接触角软件打开，出现如下界面。
1) 打开软件可以看到测试界面，上方有6个主菜单，分别是：文件-配置-操作-处理-图像-帮助。
2) 文件：主要包括打开要测试的图片、保存图片数据、将测试的图片数据自动生成WORD报告和EXCEL文档、打印设置、软件退出功能。
3) 配置：工业相机类型选择和图片大小的设置。
4) 操作：打开摄像头、关闭摄像头、冻结图片、截图功能。
5) 处理：测量方法选择，包括：基准线拟合、区域拟合、人工选点。
6) 图像：主要是对图像放大或缩小。
7) 帮助：是测量软件的版本信息。
8) 快捷键：F1键---暂停，F2键---恢复暂停，F3---进液，F4---出液，F5---回原点。
|
